Bulong Tiêu Chuẩn DIN 7991

Giá:

Liên hệ

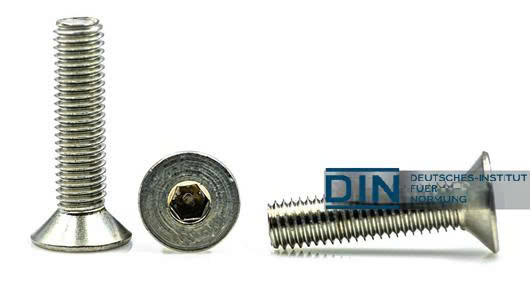

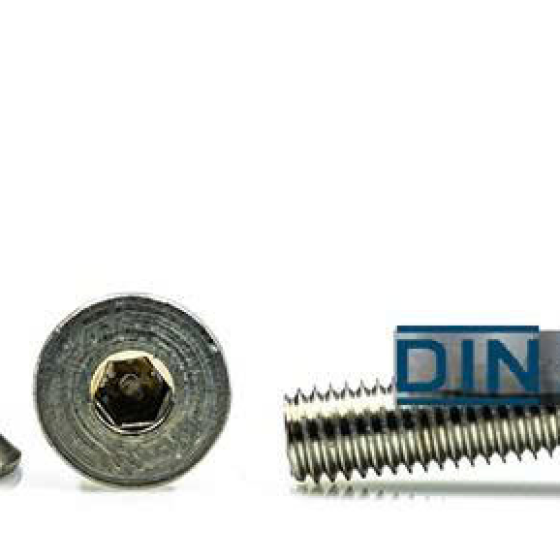

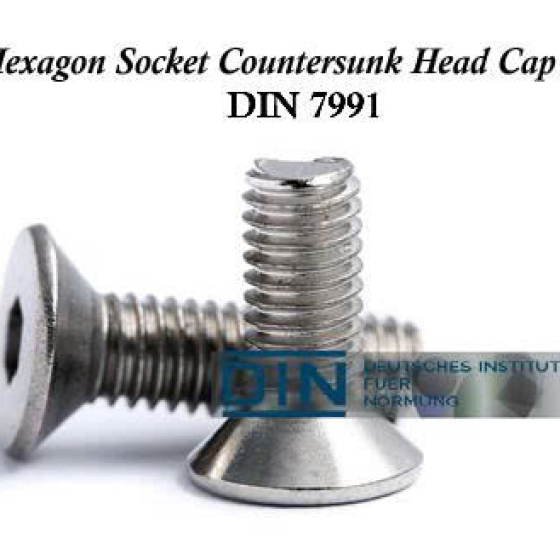

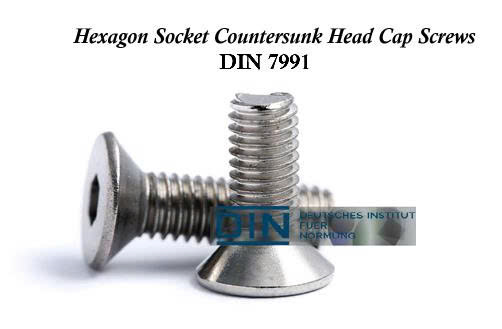

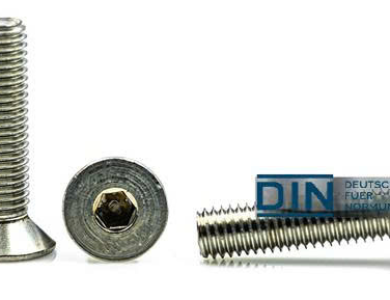

Bulong tiêu chuẩn DIN 7991 (còn được gọi là bulong đầu chìm bằng) được thiết kế theo tiêu chuẩn kỹ thuật DIN 7991 ( quản lí bởi Deutsches Institut für Normung của Đức) có cấu tạo tương đối giống với các bulong lục giác khác .
Tuy nhiên, phần mặt trên của đầu bulong là mặt phẳng có dập lỗ hình lục giác ở chính giữa, phần trụ của đầu có dạng hình phễu, phần thân của bulong có hình trụ tròn được tiện ren.

Bulong được chế tạo từ Inox 201, inox 316, inox 316L hoặc thép có cấp bền 4.6, 5.6, 6.8, 8.8, 10.9. Chúng được sử dụng trong các lĩnh vực có yêu cầu bề mặt phẳng như trong ngành công nghiệp máy móc, ô tô, xây dựng và điện tử..

Thông số kỹ thuật:

Sản phẩm: DIN 7991
Ngành Hàng: Kết Cấu & Nhà Thép Tiền Chế,...
Hệ Kích Thước: M10 - M100
Xuất Xứ: Việt Nam
Chiều Dài Ren:
➣ Hệ Mét : 20 - 500mm

Thread size d			M5		M6		M8		M10		M12		(M14)		M16		(M18)		M20		(M22)		M24
P (1)			0.8		1		1.25		1.5		1.75		2		2		2.5		2.5		2.5		3
a	(+2) 0		90																		60
b thread length	(2)		16		18		22		26		30		34		38		42		46		50		54
	(3)		–		24		28		32		36		40		44		48		52		56		60
	(4)		–		–		–		45		49		53		57		61		65		69		73
c	≈		0.3		0.3		0.4		0.5		0.5		0.5		0.5		0.5		0.5		1		1
dk	max. = nomical dimension		10		12		16		20		24		27		30		33		36		36		39
dk	min.		9.64		11.57		15.57		19.48		23.48		26.48		29.48		32.38		35.38		35.38		38.38
da	max.		5.7		6.8		9.2		11.2		13.7		15.7		17.7		20.2		22.4		24.4		26.4
ds	max. = nomical dimension		5		6		8		10		12		14		16		18		20		22		24
ds	min.		4.82		5.82		7.78		9.78		11.73		13.73		15.73		17.73		19.67		21.67		23.67
e (5)	min.		3.44		4.58		5.72		6.86		9.15		11.43		11.43		13.72		13.72		16		16
k (6)	max.		2.8		3.3		4.4		5.5		6.5		7		7.5		8		8.5		13.1		14
r	min.		0.2		0.3		0.5		0.5		1		1		1		1		1		1		1.6
s	Nominal dimenion		3		4		5		6		8		10		10		12		12		14		14
	min.		3.02		4.02		5.02		6.02		8.025		10.025		10.025		12.032		12.032		14.032		14.032
	max.		3.1		4.12		5.14		6.14		8.175		10.175		10.175		12.212		12.212		14.212		14.212
t	max. = nomical dimension		2.3		2.5		3.5		4.4		4.6		4.8		5.3		5.9		5.9		8.8		10.3
t	min.		2.05		2.25		3.2		4.1		4.3		4.5		5		5.6		5.6		8.44		9.87
l			Shank lengths ls and lg (6)
Nominal length	min.	max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.
8	7.71	8.29	–	5.2	–	6.3
10	9.71	10.29	–	5.2	–	6.3	–	8.2
12	11.65	12.35	–	5.2	–	6.3	–	8.2	–	10
16	15.65	16.35	–	5.2	–	6.3	–	8.2	–	10	–	11.8
20	19.58	20.42	–	5.2	–	6.3	–	8.2	–	10	–	11.8
25	24.58	25.42	–	5.2	–	6.3	–	8.2	–	10	–	11.8	–	13
30	29.58	30.42	–	5.2	–	6.3	–	8.2	–	10	–	11.8	–	13	–	13.5
35	34.5	35.5	15	19	–	6.3	–	8.2	–	10	–	11.8	–	13	–	13.5	–	15.5	–	16
40	39.5	40.5	20	24	17	22	–	8.2	–	10	–	11.8	–	13	–	13.5	–	15.5	–	16	–	20.6
50	49.5	50.5	30	34	27	32	21.7	28	16.5	24	–	11.8	–	13	–	13.5	–	15.5	–	16	–	20.6	–	23
60	59.4	60.6					31.7	38	26.5	34	21.25	30	16	26	–	13.5	–	15.5	–	16	–	20.6	–	23
70	69.4	70.6							36.5	44	31.25	40	26	36	–	13.5	15.5	28	–	16	–	20.6	–	23
80	79.4	80.6											36	46	22	32	25.5	38	21.5	34	–	20.6	–	23
90	89.3	90.7													32	42	35.5	48	31.5	44	27.5	40	–	23
100	99.3	100.7													42	52	45.5	58	41.5	54	37.5	50	31	46
(1) P = pitch of thread (coarse pitch thread). (2) For length l ≤ 125 mm. (3) For length l > 125 mm ≤ 200 mm. (4) For length l > 200 mm. (5) e min. = 1.14 s min. (6) The head height k is included in the shank lengths.

Vật liệu

Bulong DIN 7991 thường được làm từ thép hoặc thép không gỉ. Thép có độ bền cao, nhưng dễ bị gỉ sét. Thép không gỉ có khả năng chống gỉ sét tốt, nhưng giá thành cao hơn.
